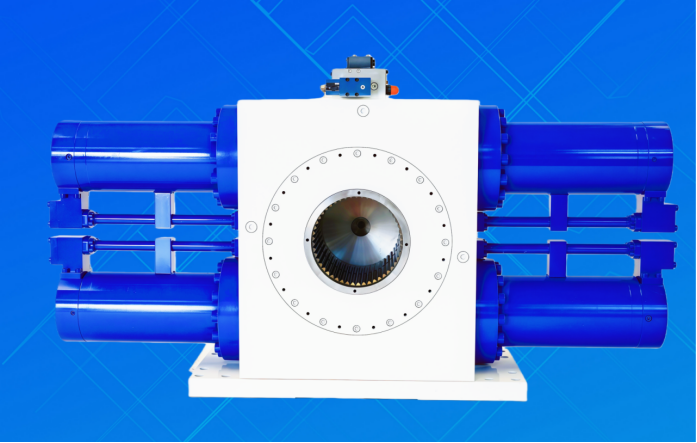

Siling hidraulik putar gear dan rak

Siri UB silinder putar mempunyai dua kaedah pemasangan: pemasangan flange bawah dan pemasangan flange. Ia hadir dalam dua bentuk struktur: rack tunggal dan rack ganda; serta dua jenis output: output paksi dan output lubang. Setiap jenis boleh mengeluarkan output dari kedua-dua hujung. Kunci hidraulik pilihan memastikan paksi gear terkunci pada mana-mana kedudukan. Unit kuasa hidraulik pilihan membolehkan penggunaan penyambungan mudah. Silinder putar Uranus mempunyai struktur reka bentuk tanda tangan, menggunakan segel berprestasi tinggi, memastikan tiada kebocoran dalaman atau luaran. Silinder ini mempunyai tempoh operasi tanpa masalah selama 2-8 tahun. Produk bukan piawai tersedia. Sila hubungi kami untuk maklumat pemasangan terperinci.

Pengenalan
Lebih banyak Produk

Pengenalan

Siling hidraulik putar gear dan rak

Siri UB silinder hidraulik putar roda gigi dan rangkaian


Rangkaian tunggal, pemasangan flange bawah	Rangkaian ganda, pemasangan flange	Jenis kombinasi gerakan bolak-balik dan putar	Sudut putaran 720°	Silinder hidraulik putar elektrik EHA

Sudut putar sewenang-wenang 0-720°, tersedia dengan peranti penyerap penyesuaian terminal

Tekanan operasi terukur: 16MPa

Tork keluaran: 52-294520NM

Jadual tork keluaran

(Nilai tork dalam jadual mewakili tork keluaran sebenar silinder putaran pada tekanan nominal 16Mpa)

Diameter silinder mm	16		25		32		40		50		63		80		100
Jenis gear rack	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali
Tork NM	52	104	150	300	280	560	798	1595	1421	2842	2480	4959	4409	8818	8320	16640
Diameter silinder mm	125		140		150		160		180		200		220		250
Jenis gear rack	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali	Tunggal	dua kali
Tork NM	14612	29224	20498	40996	25110	50220	29748	59496	40945	81890	59370	118740	92370	184740	147260	294520
