Сервогидравлический цилиндр с вибрацией формы

Фотографии гидравлических цилиндров servo-колебания формы

Гидравлические цилиндры servo-колебания формы

Осиляционный сервоцилиндр формы позволяет форме в литейной линии непрерывного литья пластинки выполнять движение дуги вдоль радиуса машины непрерывного литья. Это движение регулируется специфическими характеристиками амплитуды, частоты и отклонения волновой формы

Гидравлический цилиндр для колебания формы Uranus использует технологию электрогидравлического прямого привода, что обеспечивает как синусоидальные, так и несинусоидальные функции вибрации. Эта система обладает рядом преимуществ, включая интеллектуальную работу, высокую частоту, высокую точность, низкое обслуживание, длительный срок службы и высокую надежность. Ее конструкция проста и экономична, с легкой установкой и низким обслуживанием. Система повышает скорость литья, увеличивает производительность машины для литья, снижает энергопотребление и операционные расходы, а также улучшает как производительность, так и качество продукции.

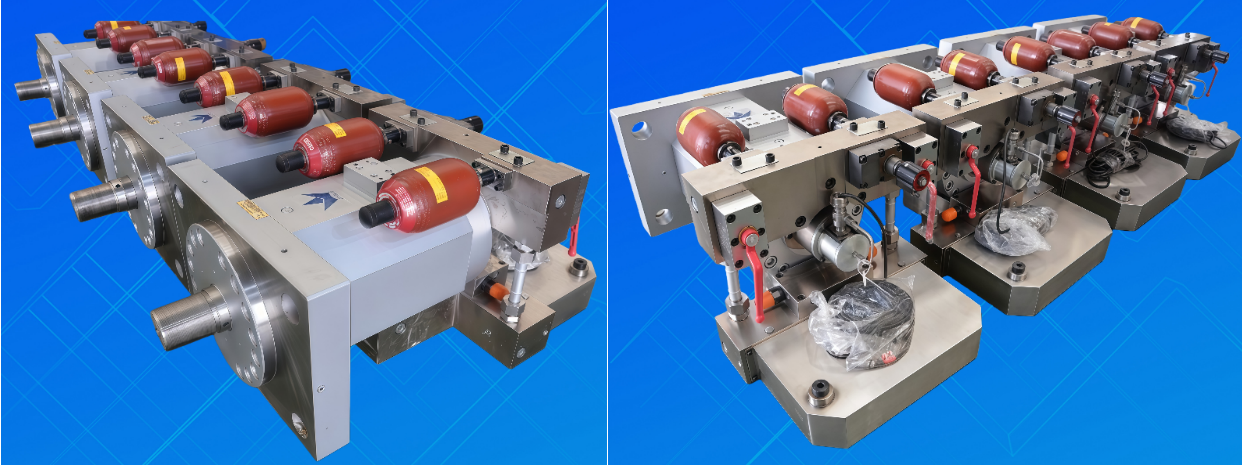

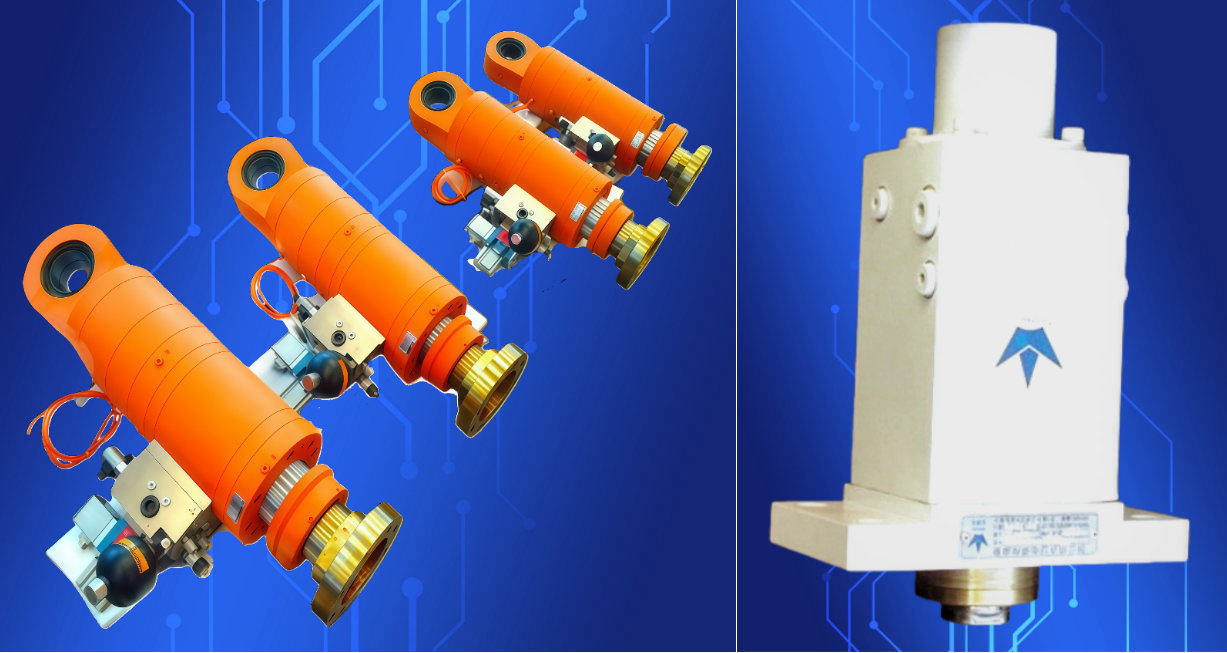

Более 20 лет мы производим сотни гидравлических цилиндров servo-колебания формы более чем 20 различных типов. Ниже приведены несколько примеров наших гидравлических цилиндров servo-колебания формы:

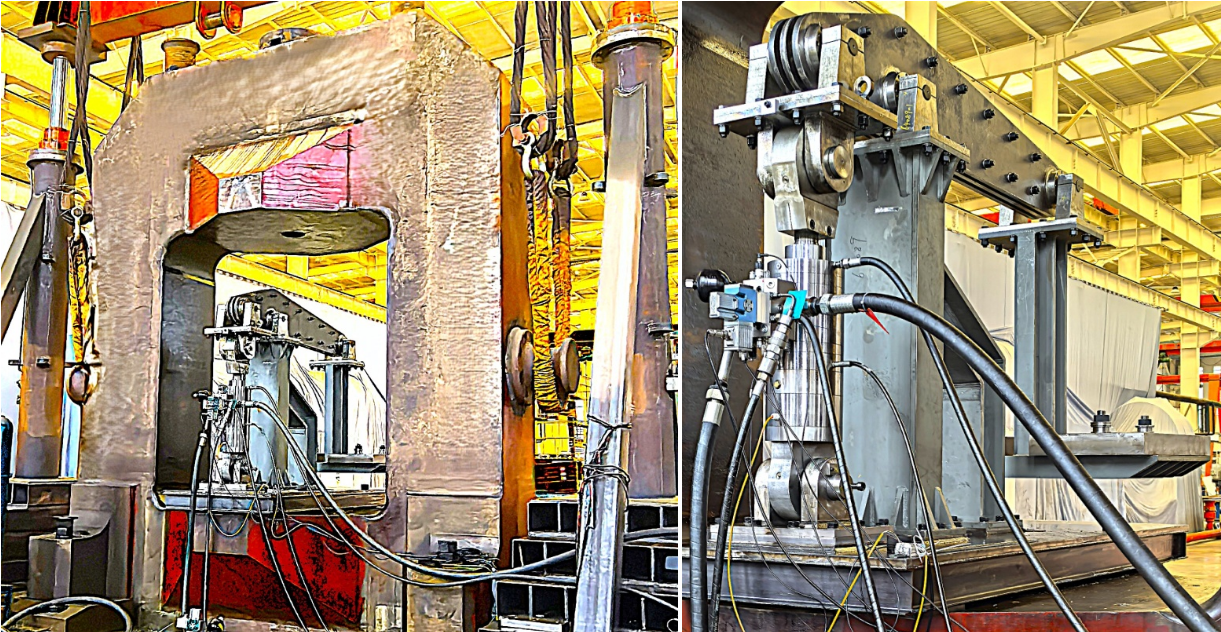

1. Технические параметры:
диаметр цилиндра: 125; диаметр штока: 90; ход: 25;
Рабочее давление: 21 МПа; испытательное давление: 31,5 МПа

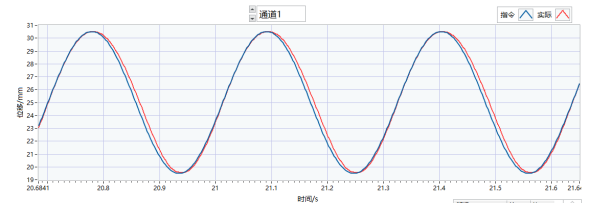

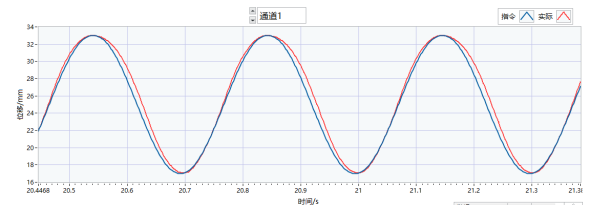

Система закрытого контура управления с встроенным датчиком перемещения и сервоклапаном позволяет гидроцилиндру достигать как синусоидальных, так и несинусоидальных колебаний.
На блоке сервоклапана установлен сервоклапан, и в клапан и пылевую крышку поршневого стержня вводится газ высокого давления для предотвращения пыли и охлаждения. Эта установка эффективно продлевает срок службы цилиндра с колебанием формы.

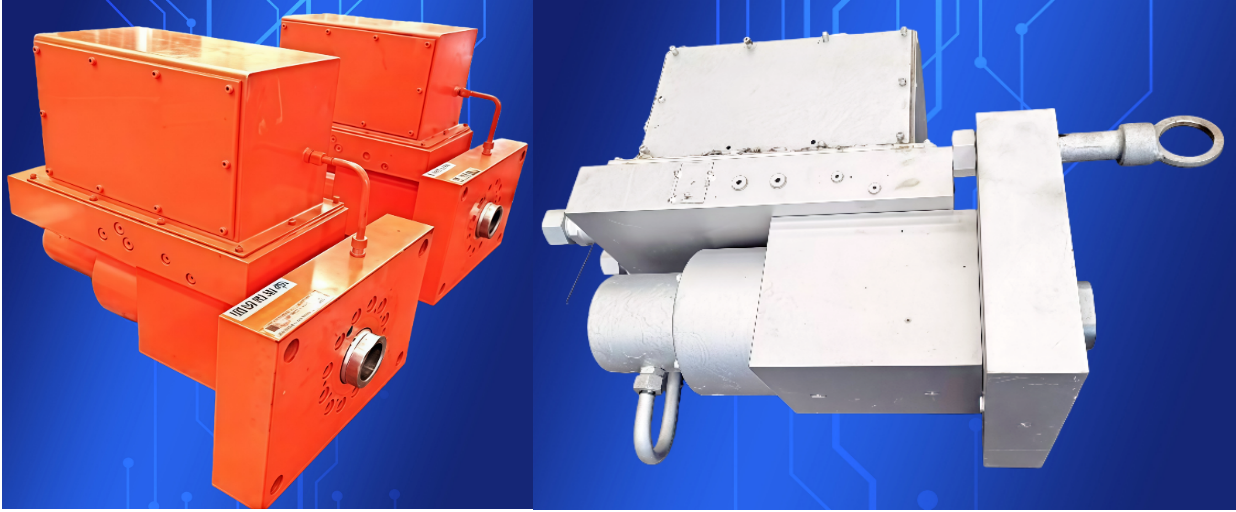

2. Технические параметры:
Диаметр цилиндра: 200; диаметр штока: 90; ход: 25;
Рабочее давление: 21МПа; испытательное давление: 31,5МПа

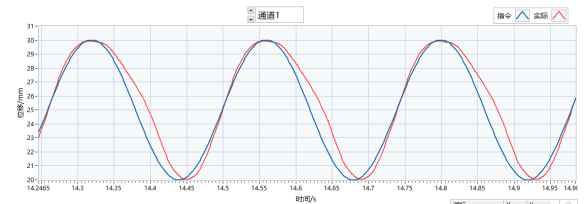

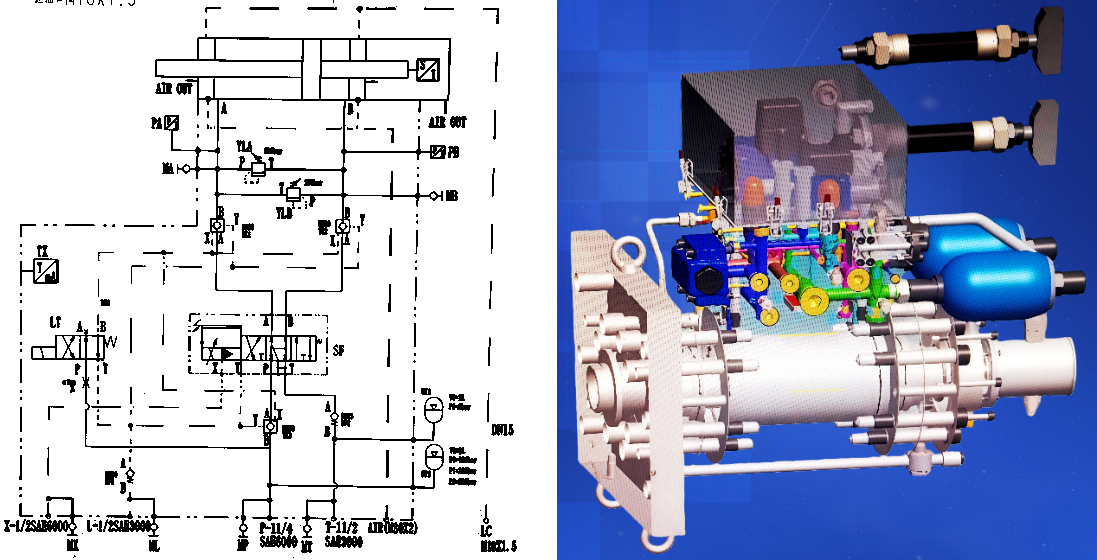

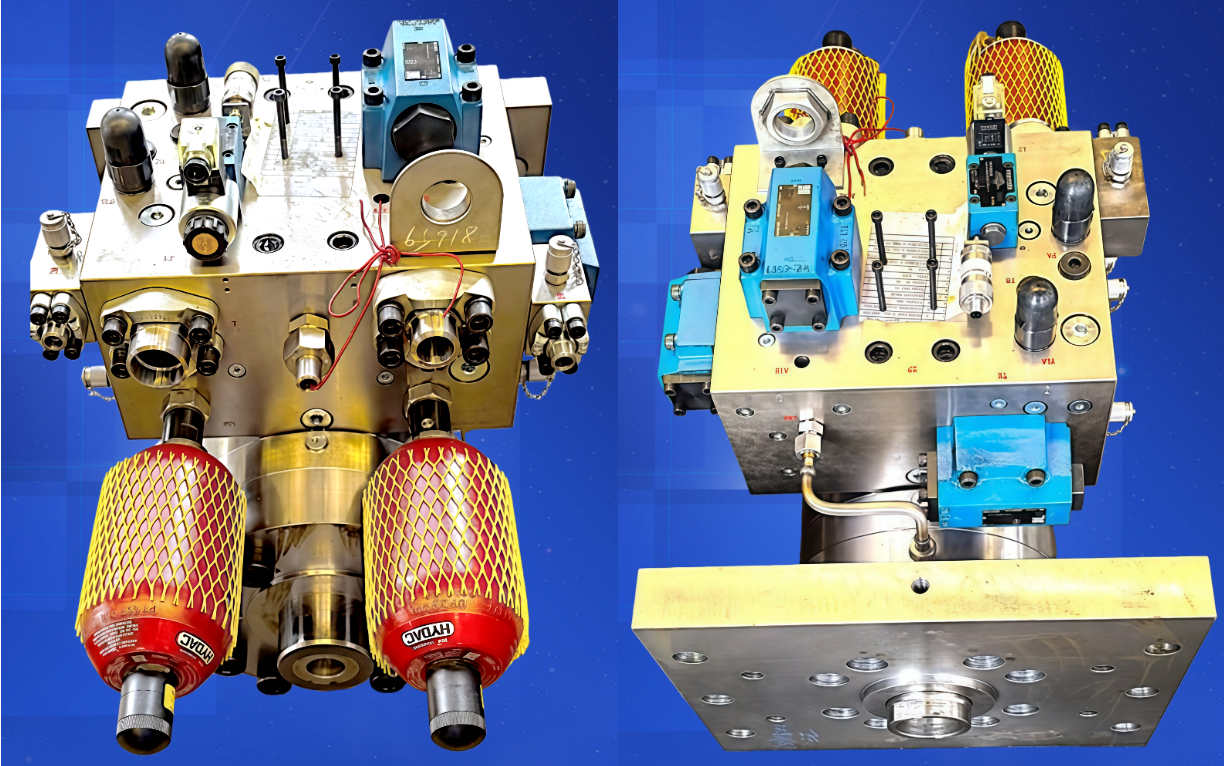

Гидроцилиндр оснащен встроенным датчиком перемещения и аккумулятором с различными гидравлическими клапанами, установленными на блоке сервоклапана. Закрытый контур управления обеспечивает синусоидальные или несинусоидальные колебания гидроцилиндра.

3. Технические параметры:
Диаметр цилиндра: 80; диаметр штока: 45; ход: 25;
Рабочее давление: 25МПа; испытательное давление: 32МПа

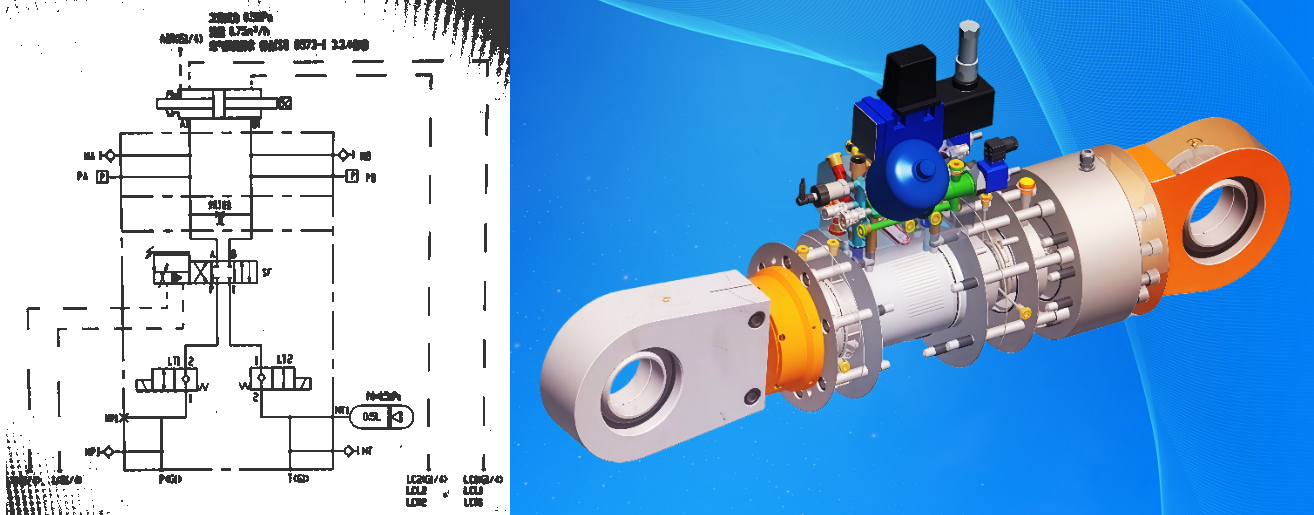

Гидроцилиндр оборудован встроенным датчиком перемещения, с сервоклапаном, установленным на блоке сервоклапана. Этот закрытый контур управления обеспечивает синусоидальные или несинусоидальные колебания гидроцилиндра.

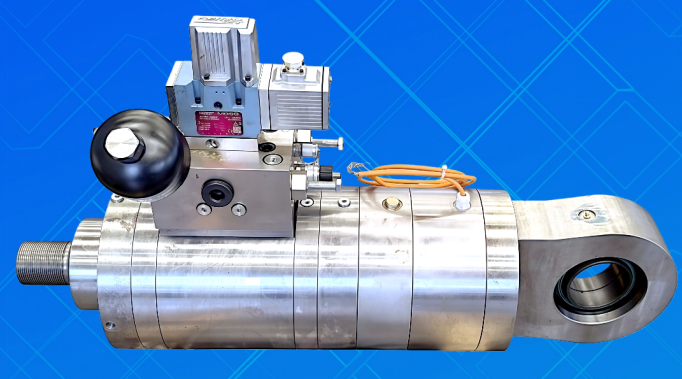

4. Технические параметры:
Диаметр цилиндра: 100; диаметр стержня: 70; ход: 30;
Рабочее давление: 21 МПа; испытательное давление: 25 МПа

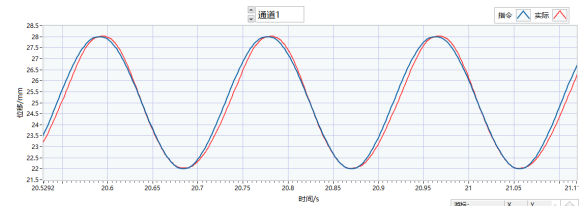

Вибропоршень оснащен встроенным датчиком перемещения, с установленным на блоке сервовентиля. Такая замкнутая система управления обеспечивает синусоидальные или несинусоидальные колебания гидроцилиндра.

5. Технические параметры:
диаметр цилиндра: 125; диаметр штока: 90; ход: 25;
Рабочее давление: 16 МПа; испытательное давление: 30 МПа
Вибрационный цилиндр оснащен встроенным датчиком перемещения и сервоклапасом. Этот замкнутый контур управления обеспечивает синусоидную или несинусоидную вибрацию гидравлического цилиндра.

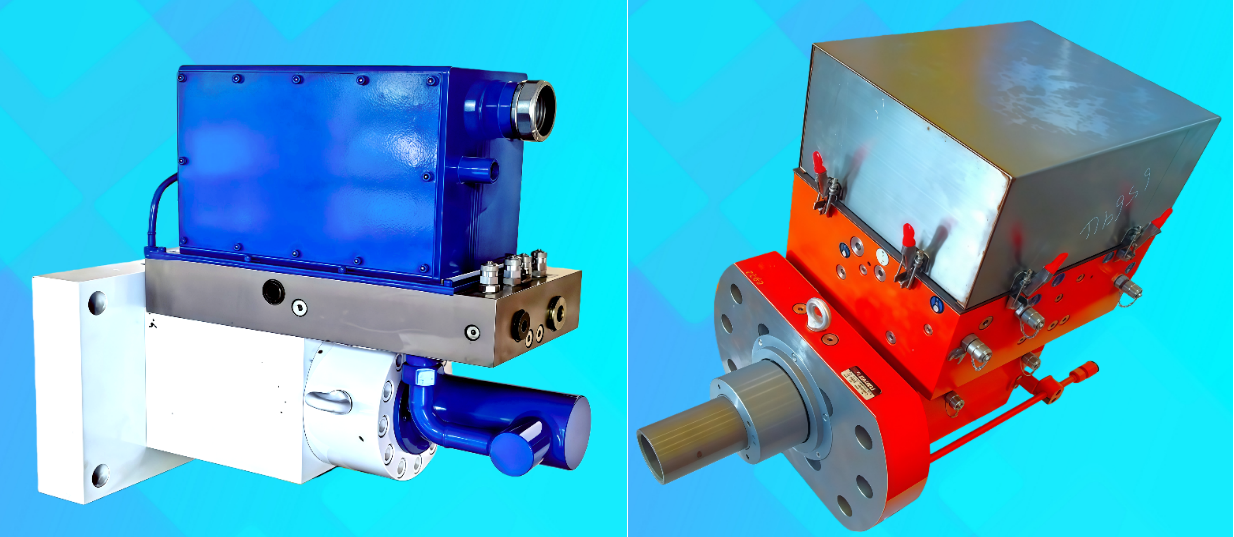

На блоке сервовентиля размещен ящик для сервовентиля, в который подается высокое давление газа, а также защитный колпачок на поршневом штоке для предотвращения попадания пыли и охлаждения. Такая конструкция эффективно увеличивает срок службы колебательного цилиндра формы.

6. Технические параметры:
Диаметр цилиндра: 100; диаметр стержня: 70/70; ход: 33
Рабочее давление: 10 МПа; испытательное давление: 15 МПа
Двухстволный гидравлический цилиндр с постоянной скоростью с встроенным датчиком перемещения включает в себя трубу для охлаждения воды и электронное отделение датчика охлаждения, обеспечивающее, чтобы датчик не пострадал от высоких температур окружающей среды.
